XGN15-12(F)、 XGN15-12(F.R) 箱式固定交流金属封闭开关设备(以下简称 “开关设备”)，用于额定电压12kV、 额定电流630A及以下的环网供电或幅射型供电系统中，尤其适合装入预装式变电站作为电力系统的控制和保护。本产品内装绝缘外壳的FLN36-12D甩六氟化硫负荷开关或FLRN36-12D型负荷开关一熔断器组合电器，具有体积小、重量轻、操作简便、操作力轻、联锁可靠、免维护等特点，是城市电网改造和建设需要的高压开关设备。
本产品符合： GB3906《3～35kV交流佥属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》，IEC60298《额定电压1kV以上50kV及以下交流佥属封闭开关设备和控制设备》， DL/T404《户内交流高压开关招订货技术条件》标准。

二.型号及其含义

三.正常使用条件下
3.1 周围空气温度： -15℃～+40'C;
3.2 海拔高度：1000m及以下；
3.3 湿度条件：
日平均值不人于95%,水蒸气压力日平均值不超2.2kPa;
月平均值不人于90%,水蒸气压力月平均值不超1.8kPa.
3.4 地震烈度：不超过8度；
3.5 没有腐蚀性或可燃性气体等明显污染的场所。
注：超出上述正常使用条件时，用户可与本公司协商。

三.结构

开关设备由柜体、主开关(SF6负荷开关或组合电器)、接 地开关、仪表室、母线及其它电器元器件和辅助元件组成。

柜体由敷铝锌钢板经模数化成形组装而成。柜背后设有泄 压通道，在出现内部故障时保护操作人员。

母线室的母线覆合绝缘，直接连接在负荷开关的接线端子 上。三相母线按纵向排列，使得开关设备左右可任意扩展，极 易变换其布局。

仪表室位于开关设备的上部，室内可装设电流表、电压表、 指示灯以及电动操作机构等。

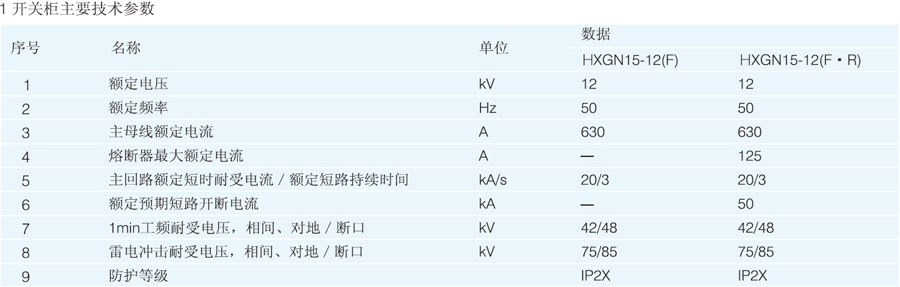

四.主要技术参数

五.外形安装尺寸
